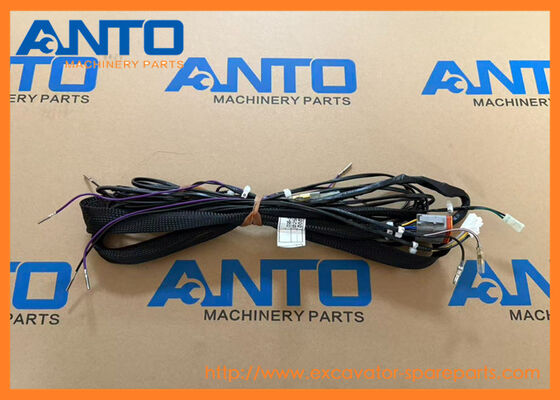

- 21QB-10302 Motorkabelbaum HYUNDAI Bagger Ersatzteile Passend für R480LC-9 R520LC-9
| Name |
Kabelbaum |
| Teilenummer |
21QB-10302 |
| Maschinenmodell |
R480C9MH R480LC9 R480LC9S R520LC9 R520LC9S |
| Kategorie |
Motorteile |
| Lieferzeit |
1-3 TAGE |
| Qualität |
Brandneu, OEM-Qualität |
| Mindestbestellmenge |
1 STÜCK |
| Transportmittel |
Per See/Luft, DHL FEDEX UPS TNT EMS |
| Verpackung |
Nach Wunsch oder Standardverpackung |
9-SERIES RAUPENBAGGER R480C9MH R480LC9 R480LC9S R520LC9 R520LC9S Hyundai
| 1. Stromübertragung |
| Liefert stabile Gleichstromversorgung an motorseitige elektrische Komponenten, einschließlich Einspritzdüsen, Magnetventile, Temperatur- und Drucksensoren, Glühkerzen und andere Aktuatoren. |
| |
| 2. Sensorsignalübertragung |
| Überträgt Echtzeit-Feedbacksignale von allen Motorsensoren an die ECU: |
| Kurbelwellen-Positionssensor |
| Nockenwellen-Positionssensor |
| Kühlmitteltemperatursensor |
| Öldrucksensor |
| Ladedrucksensor |
| Kraftstoffdrucksensor |
| Diese Daten ermöglichen es der ECU, Einspritzzeitpunkt, Kraftstoffmenge und Motorbetriebszustand zu berechnen. |
| |
| 3. Steuersignalausführung |
| Leitet Befehlssignale von der ECU an Aktuatoren weiter: Einspritzdüsen, AGR-Ventil, Motorstopp-Magnetventil, Lüfterkupplungs-Magnetventil usw., um Motordrehzahl, Leistung und Emissionskontrolle zu regeln. |
| |
| 4. Kommunikationsverbindung zwischen Motor-ECU und Fahrzeugsteuerung |
| Ermöglicht den Datenaustausch zwischen der Motor-ECU und dem Bagger-MCU/Monitor, sodass der Bediener Motordrehzahl, Kühlmitteltemperatur, Fehlercodes und Alarminformationen auf dem Kabinen-Display anzeigen kann. |
- Weitere Kabelbäume für HYUNDAI-Maschinen
| 21N6-80101 KABELBAUM-RAHMEN |
| RD220-7 |
| |
| 21N6-80102 KABELBAUM-RAHMEN |
| RD220-7 |
| |
| 21N1-20010 KABELBAUM-RAHMEN |
| RD80-7 |
| |
| 21N1-20011 KABELBAUM-RAHMEN |
| RD80-7 |
| |
| 21N1-20012 KABELBAUM-RAHMEN |
| RD80-7 |
| |
| 21N1-20013 KABELBAUM-RAHMEN |
| RD80-7 |
| |
| 21N6-DA0630 KABELBAUM-LAMPE |
| RD80-7 |
| |
| 21N1-60010 KABELBAUM-MOTOR |
| RD80-7 |
| |
| 21N9-10024 KABELBAUM-MOTOR |
| R320LC7 |
| |
| 21NB-10054 KABELBAUM-MOTOR |
| R500LC7 |
| |
| 21N1-10022 KABELBAUM-MOTOR |
| R80-7 |
| |
| 21N8-11182 KABELBAUM-SEITE, RECHTS |
| R80-7 |
| |
| 21N8-10091 KABELBAUM-WISCHER |
| HX235L, R110-7, R110-7A, R125LCR-9A, R140LC9, R140LC9V, R140W9, R145CR9, R145CR9A, R160LC9, R180LC9, R210LC9, R210NLC9, R210W-9, R215LC7, R250LC9, R290LC9, R320LC9, R360LC9, R480LC9, R520LC9, R80-7, R... |
| |
| 21N8-10090 KABELBAUM-WISCHER |
| R110-7, R140LC-7, R140LC-7A, R140W7, R140W7A, R160LC7, R160LC7A, R170W7, R170W7A, R180LC7, R180LC7A, R200W7, R200W7A, R210LC7, R210LC7A, R210LC7H, R210NLC7, R210NLC7A, R250LC7, R250LC7A, R290LC7, R290... |
| |
| 21N6-00013 KABELBAUM-KABINE |
| R110-7, R110-7A, R140LC-7, R140LC-7A, R140LC9V, R140W7, R140W7A, R160LC7, R160LC7A, R170W7, R170W7A, R180LC7, R180LC7A, R200W7, R200W7A, R210LC7, R210LC7A, R210LC7H, R210NLC7, R210NLC7A, R215LC7, R250... |
| |
| 21N6-00012 KABELBAUM-KABINE |
| R110-7, R140LC-7, R140W7, R160LC7, R170W7, R180LC7, R200W7, R210LC7, R210LC7H, R210NLC7, R250LC7, R290LC7, R290LC7H, R305LC7, R320LC7, R360LC7, R450LC7, R450LC7A, R500LC7, R80-7, RC215C7, RC215C7H |
| |
| 21N3-10050 KABELBAUM-MOTOR |
| R110-7 |
| |
| 21N3-10020 KABELBAUM-AUSLEGER |
| R110-7 |
| |
| 21N4-01502 KABELBAUM-EXT. FAHRANTRIEB |
| R110-7, R110-7A, R140LC-7, R140LC-7A, R140LC9, R140LC9S, R160LC7, R160LC7A, R180LC7, R180LC7A, R80-7, R80-7A, RD110-7 |
| |
| 21N3-10014 KABELBAUM-RAHMEN |
| R110-7 |
| |
| 21N3-10013 KABELBAUM-RAHMEN |
| R110-7 |
| |
| 21N3-10012 KABELBAUM-RAHMEN |
| R110-7 |
| |
| 21N3-10011 KABELBAUM-RAHMEN |
| R110-7 |
| |
| YCAC-01966 KABELBAUM-MOTOR |
| HSL960T |
| |
| 21N6-60020 KABELBAUM-RECHTE KONSOLE |
| R110-7 |
| |
| 21N3-10510 KABELBAUM-RECHTE KONSOLE |
| R110-7, R110-7A |
| |
| 21N6-60030 KABELBAUM-SEITE, RECHTS |
| R110-7 |
| |
| 21N6-60031 KABELBAUM-SEITE, RECHTS |
| R110-7, R110-7A |
| Pos. |
Teilenummer |
Menge |
Teilename |
Kommentare |
| 1 |
21QB-20301 |
[1] |
KABELBAUM-MOTOR |
|
| 1 |
21QB-20302 |
[1] |
KABELBAUM-MOTOR |
|
| 1 |
21QB-20303 |
[1] |
KABELBAUM-MOTOR |
|
| 1 |
21QB-20304 |
[1] |
KABELBAUM-MOTOR |
|
| 1 |
21QB-20500 |
[1] |
KABELBAUM-MOTOR |
|
| 1 |
21QB-20501 |
[1] |
KABELBAUM-MOTOR |
|
| 1-1. |
21LH-30130 |
[1] |
WIDERSTAND |
NICHT GEZEIGT |
| 2 |
21QB-10301 |
[1] |
KABELBAUM-PUMPE PS |
|
| 2 |
21QB-10302 |
[1] |
KABELBAUM-PUMPE PS |
|
| N3. |
21E6-40030 |
[1] |
LICHTMASCHINE KOMPLETT |
|
| 3 |
21Q6-41000-K |
[1] |
LICHTMASCHINEN-KIT |
|
| 3-1. |
21Q6-41000 |
[1] |
LICHTMASCHINE KOMPLETT |
NICHT GEZEIGT |
| 3-2. |
21N8-43000 |
[1] |
KABELBAUM-LICHTMASCHINE |
NICHT GEZEIGT |
| 4 |
21LH-31011 |
[1] |
PLATTE |
|
| 5 |
21LH-31030 |
[1] |
PLATTE |
|
| 6 |
21N8-42050 |
[1] |
RELAIS-HEIZUNG |
|
| 7 |
21NB-40050 |
[1] |
KABELBAUM KOMPLETT |
|
| 7 |
21NB-40051 |
[1] |
KABELBAUM KOMPLETT |
|
| 8 |
21E1-21120 |
[1] |
KABEL-VERBINDUNG-LICHTMASCHINE |
|
| 9 |
21N4-01130 |
[1] |
PLATTE-CLIP |
|
| 10 |
21EH-30720 |
[1] |
BAND-MASSE |
|
| 11 |
S037-102056 |
[2] |
SCHRAUBE-MIT SCHEIBE |
|
| 12 |
21E9-00170 |
[6] |
CLIP-KABELBAUM |
|
| 13 |
31L7-10200 |
[1] |
KLEMME-ROHR |
|
| 14 |
S035-061526 |
[2] |
SCHRAUBE-MIT SCHEIBE |
|
| 15 |
S035-081526 |
[2] |
SCHRAUBE-MIT SCHEIBE |
|
| 16 |
S205-08100B |
[4] |
MUTTER-SECHSKANT |
|
| 17 |
31L7-10190 |
[3] |
KLEMME-ROHR |
|
| 18 |
S552-035146 |
[3] |
KLEMME-BAND |
|
| 19 |
S593-000902 |
[1] |
CLIP-KABELBAUM |
|
| N. |
@ |
[AR] |
NICHT MITGELIEFERTE TEILE |
|
