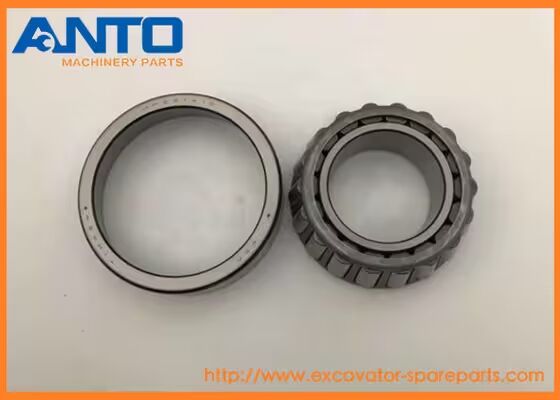

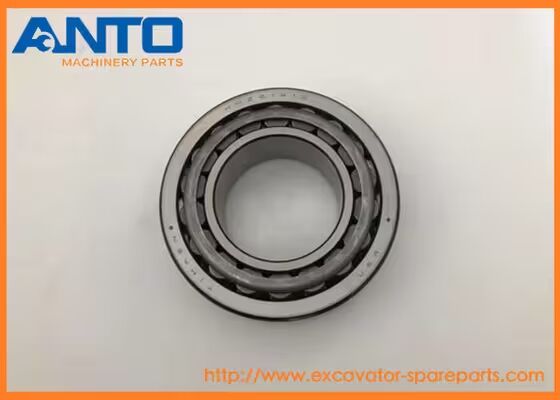

- 4T-HH221449/HH221410 Kegelrollenlager 101,6x190,5x57,15 MM HH221449/10
| d - 101,6 mm |
| |
| D - 190,5 mm |
| |
| T - 57,15 mm |
| |
| B - 57,531 mm |
| |
| C - 46,038 mm |
| |
| R - 3,6 mm |
| |
| r - 3,3 mm |
| |
| a - -15 mm |
| |
| Da - 179 mm |
| |
| db - 122 mm |
| |
| da - 116 mm |
| |
| Db - 171 mm |
| |
| Aa - 2,5 mm |
| |
| Ab - 3,2 mm |
| |
| Gewicht - 7,27 Kg |
| |
| Grundlegende statische Tragfähigkeit (C0) - 692 kN |
| |
| Faktor (G1) - 265,6 |
| |
| Faktor (G2) - 28,4 |
| |
| Faktor (Cg) - 0,029 |
| |
| Faktor (K) - 1,74 |
| |
| Grundlegende dynamische Tragfähigkeit (C90) - 128 |
| |
| Grundlegende dynamische Tragfähigkeit (Ca90) - 73,4 |
| |
| Grundlegende dynamische Tragfähigkeit (C1) - 494 kN |
| |
| Berechnungsfaktor (e) - 0,33 |
| |
| Berechnungsfaktor (Y) - 1,79 |
Kegelrollenlager
Wenn das Kegelrollenlager konstruiert wird, schneiden sich die drei Verlängerungslinien der Innen- und Außenlaufbahn-Mantellinien und der Rollenmittellinie in einem Punkt auf der Lager-Mittellinie. Daher erreichen die Rollen eine reine Rollbewegung auf der Laufbahn.
Kegelrollenlager sind besonders geeignet für die Lagerung von Radiallasten und einseitigen Axiallasten sowie deren kombinierten Lasten. Je größer der Kontaktwinkel, desto größer die axiale Tragfähigkeit. Selbst wenn sie zur Lagerung reiner Radiallasten verwendet werden, entsteht eine axiale Komponente, daher werden sie normalerweise paarweise mit zwei Lagersätzen verwendet.
Kegelrollenlager werden in drei Typen unterteilt: einreihig, zweireihig und vierreihig.
- Konstruktionsmerkmale & Vorteile
| Kombinierte Tragfähigkeit: Die Kegelgeometrie unterstützt gleichzeitig radiale und axiale Lasten in einer Richtung. |
| |
| Zerlegbares Design: Konus und Becher können unabhängig voneinander montiert werden, was die Installation und Wartung vereinfacht. |
| |
| Hohe Steifigkeit: Bietet hervorragende Wellenführung und Steifigkeit. |
| |
| Vielseitige Montage: Typischerweise in gegenüberliegenden Paaren (Rücken an Rücken/Face-to-Face) verwendet, um axiale Lasten in beide Richtungen zu tragen. |
Wir können viele Kategorien und über 6000 Spezifikationen von hochwertigen Lagerprodukten für verschiedene Zwecke und Leistungen herstellen, die sich gut in verschiedenen Provinzen, Gemeinden, autonomen Regionen und mehr als 50 Ländern und Regionen der Welt verkaufen. Viele Lagerprodukte haben nationale Silbermedaillen und provinzielle und kommunale hochwertige Lager gewonnen.
1. Nach dem Anwendungsbereich werden die Lager unterteilt in: Automobil-Lager, Landmaschinen-Lager, Werkzeugmaschinen-Lager, Motor-Lager, Lüfter-Lager, Textilmaschinen-Lager, Bergbaumaschinen-Lager, Papiermaschinen-Lager, Chemieanlagen-Lager, Zementanlagen-Lagerwartung, Kraftwerks-Lager usw.
2. Nach dem Lagertyp wird es unterteilt in: Rillenkugellager, selbstausrichtende Kugellager, Schrägkugellager, Zylinderrollenlager, Kegelrollenlager, Kugellager mit Gehäuse, Axiallager, Pendelrollenlager, Kombinierte Wälzlager wie Axial-Schrägkugellager und Axial-Pendelrollenlager.
3. Nach den Gebrauchseigenschaften: Edelstahl-Lager, Hochtemperatur-Lager, Tieftemperatur-Lager, korrosionsbeständige Lager, Hochgeschwindigkeits-Lager, Isolierlager, geräuscharme Lager, Chemiefaser-Lager, Vakuum-Lager, Fitnessgeräte-Lager, selbstschmierende Lager, antimagnetische Lager, anti-schwefelhaltige Lager.
Wir lagern die meisten gängigen Modelle von Lagern und die Lieferung kann für Ihre dringenden Anfragen kurzfristig arrangiert werden.
Wir können die Lieferung per Express arrangieren, zum Beispiel DHL, FEDEX, TNT, UPS, EMS, ShunFeng. Oder per Luftfracht zum lokalen Flughafen. Für jede große Menge an Lageranfragen können wir die Lieferung per See/Schiff arrangieren.
