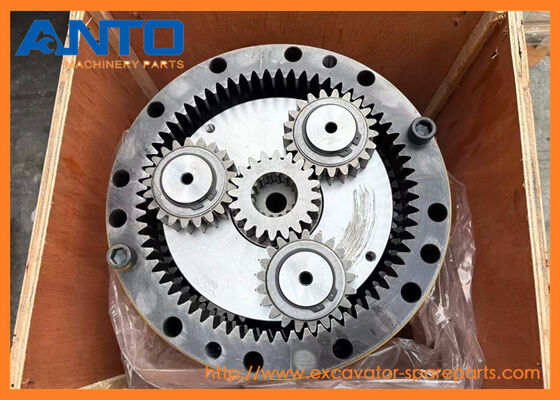

- 31Q6-10141 Schwenkgetriebe HYUNDAI Bagger Ersatzteile für R160LC9 R180LC9 R210LC9
| Name |
Schwenkgetriebe |
| Teile-Nr. |
31Q6-10141 |
| Maschinenmodell |
R160LC9 R180LC9 R210LC9 R220LC9A R170W9 R180W9A |
| Kategorie |
Schwenkgetriebe |
| Lieferzeit |
1-3 TAGE |
| Qualität |
Fabrikneu, OEM-Qualität |
| MOQ |
1 STÜCK |
| Transportmittel |
See-/Luftfracht, DHL FEDEX UPS TNT EMS |
| Verpackung |
Auf Anfrage oder Standardverpackung |
- Hauptfunktionen & Funktionsprinzip
| Funktionsprinzip |
1. Leistungsaufnahme: Der Schwenkhydraulikmotor (z. B. 31Q6-10130) liefert Hochgeschwindigkeitsleistung mit niedrigem Drehmoment an die Eingangswelle des Getriebes. |
| 2. Drehmomentumwandlung: Die Leistung fließt durch 3 Stufen von Planetenrädern: Eingangswelle → Sonnenrad → Planetenräder (drehen sich um das Sonnenrad) → Hohlrad (feststehend) → Träger (gibt niedrige Geschwindigkeit, hohes Drehmoment aus). |
| 3. Drehtischantrieb: Der Ausgangsflansch des Getriebes verbindet sich mit dem Drehtischzahnkranz des Baggers; der Hochdrehmomentausgang dreht den Drehtisch (Oberwagen) gleichmäßig. |
| 4. Bremsen: Wenn der Schwenkmotor stoppt, wird der Hydraulikdruck zur Bremse abgelassen – die Mehrscheibenbremse klemmt die Ausgangswelle ein und verriegelt den Drehtisch, um ein Abdriften zu verhindern. |
| Kernfunktionen |
1. Drehmomentverstärkung: Wandelt die Leistung des Hydraulikmotors mit niedrigem Drehmoment in die Hochdrehmomentkraft um, die zum Drehen des schweren Oberdrehtisches (Kabine + Ausleger + Löffel = 5–8 Tonnen) benötigt wird. |
| 2. Geschwindigkeitsregelung: Reduziert die Drehzahl des Hydraulikmotors (1.500–2.000 U/min) auf die Drehzahl des Drehtisches (2,5–3,5 U/min) – gewährleistet eine präzise, kontrollierte Drehung zum Graben/Beladen. |
| 3. Lastenhaltung: Die integrierte hydraulische Bremse verhindert das Abdriften des Drehtisches (auch bei schweren Lasten) – entscheidend für die Sicherheit auf unebenem Gelände. |
| 4. Wirkungsgrad der Kraftübertragung: 92–95 % Wirkungsgrad (minimaler Leistungsverlust) – maximiert die Kraftstoffeffizienz des Baggers und die Schwenkleistung. |
9-SERIEN KETTENBAGGER R160LC9 R160LC9A R160LC9S R180LC9 R180LC9A R180LC9S R210LC9 R210LC9BC R210LC9BH R210NLC9 R220LC9A R220NLC9A RB160LC9S RB220LC9S RD220LC9
9-SERIEN RADBAGGER R170W9 R180W9A R180W9S R210W-9 R210W9A R210W9S
F-SERIEN KETTENBAGGER HX160L HX180L Hyundai
- Weitere Schwenk Teile passend für HYUNDAI Maschine
| 39Q5-12100 SCHWENKGETRIEBE |
| R160LC9, R160LC9A, R160LC9S, R160W9A, R170W9, R180LC9, R180LC9A, R180LC9S, R180W9A, R180W9S |
| |
| 31Q5-21120 SCHWENKMOTOR SUB ASSY |
| R160LC9, R160LC9A, R160LC9S, R180LC9, R180LC9A, R180LC9S, R180W9S |
| |
| 31Q5-21130 SCHWENKMOTOR SUB ASSY |
| R160LC9, R160LC9A, R160LC9S, R180LC9, R180LC9A, R180LC9S, R180W9S |
| |
| 31Q5-21220 SCHWENKMOTOR SUB ASSY |
| R160W9A, R170W9 |
| |
| 31Q5-21230 SCHWENKMOTOR SUB ASSY |
| R160W9A, R170W9 |
| |
| 31Q5-21320 SCHWENKMOTOR SUB ASSY |
| R180W9A |
| |
| 31Q5-21330 SCHWENKMOTOR SUB ASSY |
| R180W9A |
| |
| 31Q6-10151 SCHWENKMOTOR ASSY |
| R210LC9 |
| |
| 31Q6-10151SG8 SCHWENKMOTOR ASSY |
| R210LC9 |
| |
| 39Q6-10152 SCHWENKMOTOR ASSY |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R235LCR9, R235LCR9A |
| |
| 38Q6-10152 SCHWENKMOTOR ASSY |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R235LCR9, R235LCR9A |
| |
| 38Q6-10172 SCHWENKMOTOR ASSY |
| R210W-9, R210W9MH, R210W9S |
| |
| 81Q6-01080 SCHWENKLAGER |
| HX220L, R210LC9, R210LC9BH, R220LC9A, RB220LC9S |
| |
| 38Q6-11100 SCHWENKMOTOR |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R210W-9, R210W9MH, R210W9S, R220LC9A, R220NLC9A, R235LCR9, R235LCR9A, RB220LC9S, RD220LC9 |
| |
| 38Q6-10150 SCHWENKMOTOR |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R210W-9, R210W9MH, R210W9S, R235LCR9, R235LCR9A, RB220LC9S |
| Pos. |
Teile-Nr. |
Menge |
Teilebezeichnung |
Kommentare |
| N*. |
@ |
[1] |
SCHWENKMOTOR ASSY |
SIEHE 4100 |
| *-2. |
31Q6-10140 |
[1] |
SCHWENKGETRIEBE |
|
| *-2. |
31Q6-10141 |
[1] |
SCHWENKGETRIEBE |
|
| *-2. |
31Q6-10141AR |
[1] |
SCHWENKGETRIEBE |
|
| 1 |
XKAQ-00771 |
[1] |
GEHÄUSE |
|
| 1 |
XKAQ-00962 |
[1] |
GEHÄUSE |
|
| 2 |
XKAQ-00403 |
[1] |
WELLE-ANTRIEB |
|
| 2 |
XKAQ-00780 |
[1] |
WELLE-ANTRIEB |
|
| 3 |
XKAQ-00018 |
[1] |
ABSTANDSHALTER |
|
| 4 |
XKAQ-00026 |
[1] |
LAGER-ROLLEN |
|
| 5 |
XKAQ-00032 |
[1] |
DICHTUNG-ÖL |
|
| 6 |
XKAQ-00029 |
[1] |
LAGER-ROLLEN |
|
| 6 |
XKAQ-00647 |
[1] |
LAGER-ROLLEN |
|
| 6 |
XKAQ-00961 |
[1] |
LAGER-ROLLEN |
|
| 7 |
XKAQ-00404 |
[1] |
PLATTE-DRUCK |
|
| 8 |
XKAQ-00753 |
[1] |
TRÄGER ASSY 2 |
NICHT GEZEIGT |
| 9 |
XKAQ-00075 |
[1] |
TRÄGER 2 |
|
| 10 |
XKAQ-00023 |
[3] |
ZAHNRAD-PLANET 2 |
|
| 11 |
XKAQ-00643 |
[3] |
STIFT ASSY 2 |
NICHT GEZEIGT |
| 12 |
XKAQ-00070 |
[3] |
STIFT 2 |
INLC 13 |
| N13. |
XKAQ-00291 |
[1] |
BUCHSE 2 |
|
| 14 |
XKAQ-00071 |
[6] |
SCHEIBE-DRUCK |
|
| 15 |
XKAQ-00048 |
[3] |
STIFT-FEDER |
|
| 16 |
XKAQ-00755 |
[1] |
ZAHNRAD-SONNE 2 |
|
| 17 |
XKAQ-00754 |
[1] |
TRÄGER ASSY 1 |
NICHT GEZEIGT |
| 18 |
XKAQ-00531 |
[1] |
TRÄGER 1 |
|
| 19 |
XKAQ-00025 |
[3] |
ZAHNRAD-PLANET 1 |
|
| 20 |
XKAQ-00532 |
[3] |
STIFT 1 |
|
| 21 |
XKAQ-00030 |
[3] |
KÄFIG-NADEL |
|
| 22 |
XKAQ-00057 |
[3] |
PLATTE-SEITE 1 |
|
| 23 |
XKAQ-00040 |
[3] |
PLATTE-SEITE 2 |
|
| 24 |
XKAQ-00041 |
[3] |
RING-STOP |
|
| 25 |
XKAQ-00010 |
[1] |
ZAHNRAD-SONNE 1 |
|
| 26 |
XKAQ-00534 |
[1] |
PLATTE-SEITE 3 |
|
| 27 |
XKAQ-00529 |
[1] |
ZAHNRAD-RING |
|
| 27 |
XKAQ-00779 |
[1] |
ZAHNRAD-RING |
|
| 28 |
XKAQ-00977 |
[1] |
ZAHNRAD-RITZEL |
|
| 29 |
XKAQ-00074 |
[1] |
RING-STOP |
|
| 30 |
XKAQ-00072 |
[2] |
STIFT-KLOPFEN |
|
| 31 |
XKAQ-00065 |
[12] |
SCHRAUBE-BUCHSE |
|
| 32 |
XKAQ-00031 |
[1] |
PLATTE-ABDECKUNG |
|
| 33 |
XKAQ-00064 |
[8] |
SCHRAUBE-SECHSKANT |
|
| 34 |
XKAQ-00043 |
[1] |
PLATTE-VERRIEGELUNG |
|
| 35 |
XKAQ-00042 |
[2] |
SCHRAUBE-SECHSKANT |
|
| 36 |
XKAQ-00292 |
[1] |
SCHEIBE-VERRIEGELUNG |
|
| 37 |
XKAQ-00049 |
[1] |
STOPFEN |
|
| 38 |
XKAQ-00066 |
[2] |
STOPFEN |
|
| *-1. |
@ |
[1] |
SCHWENKMOTOR-EINHEIT |
SIEHE 4100 |
| N. |
@ |
[AR] |
NICHT GELIEFERTE TEILE |
|
- Wir könnten die folgenden Ersatzteile liefern
1 Hydraulikteile: Hydraulikpumpe, Hauptventil, Hydraulikzylinder, Endantrieb, Fahrmotor, Schwenkwerk, Schwenkmotor usw.
2 Motorteile: Motor-Baugruppe, Kolben, Kolbenring, Zylinderblock, Zylinderkopf, Kurbelwelle, Turbolader, Einspritzpumpe, Anlasser und Lichtmaschine usw.
3 Fahrwerksteile: Laufrolle, Tragrolle, Kettenglied, Kettenschuh, Kettenrad, Leitrad und Leitradkissen usw.
4 Kabinenteile: Fahrerkabine, Kabelbaum, Monitor, Steuerung, Sitz, Tür usw.
5 Kühlteile: Kühler, Klimaanlage, Kompressor, Ladeluftkühler usw.
6 Sonstige Teile: Service-Kit, Schwenkkreis, Motorhaube, Schwenkverbindung, Kraftstofftank, Filter, Ausleger, Arm, Löffel usw.
1. Bieten Sie Produkte von höchster Qualität und wettbewerbsfähigen Preisen an
2. Unterstützung 12 Monate Garantie
3. 100 % vor dem Versand getestet
4. Lieferung pünktlich
5. Eine große Auswahl an Öldrucksensoren, Kraftstofftank-Füllstandssensoren, Temperatursensoren, Geschwindigkeitssensoren für Bagger
6. Mehr als 15 Jahre Produktions- und 11 Jahre Erfahrung im Außenhandel
7. Professionelles QC-Team
8. Bestes Verkaufsteam, 24-Stunden-Service
