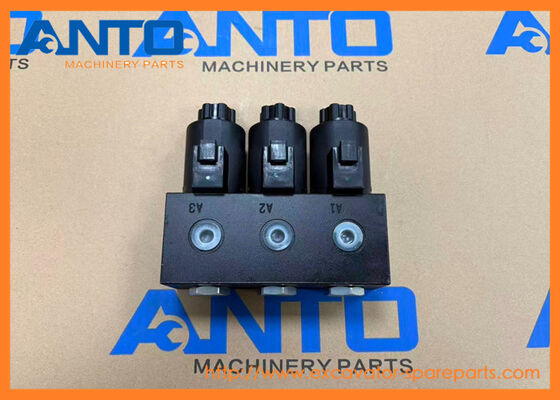

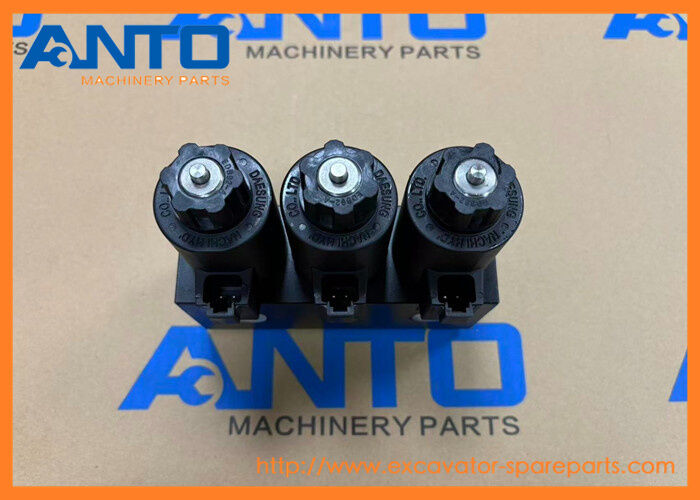

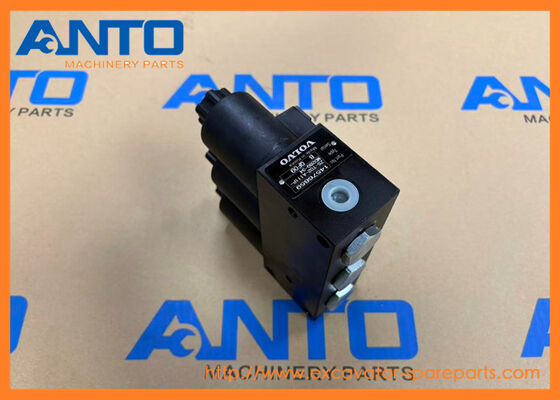

| Kategorie |
Servosystem, Steuerventil zu Magnetventil |
| Name |
Ventil |
| Teile-Nr. |
VOE14576859 14576859 |
| Maschinennummer |
EC200B EC210B EC240B |
| Vorlaufzeit |
1-3 TAGE |
| Qualität |
Fabrikneu, OEM-Qualität |
| MOQ |
1 STÜCK |
| Transportmittel |
Per See/Luft, DHL FEDEX UPS TNT |
| Verpackung |
Auf Anfrage oder Standardverpackung |
- Hauptfunktionen & Funktionsprinzip
| Funktionsprinzip |
1. Hydrauliköl mit Systemdruck tritt in den Einlassanschluss des Ventils ein und wird durch den Schieber in der Neutralstellung blockiert. |
| 2. Betätigung (Handhebel, Magnet oder Pilotdruck) bewegt den Schieber, um Durchflusswege zu Auslassanschlüssen zu öffnen, die mit Aktuatoren (Zylindern/Motoren) verbunden sind. |
| 3. Die Position des Schiebers steuert das Volumen und die Richtung des Ölflusses: Teilweise Schieberbewegung = reduzierter Durchfluss (langsame Aktuatorgeschwindigkeit); volle Bewegung = maximaler Durchfluss (volle Geschwindigkeit) |
| 4. Wenn die Betätigung stoppt, kehrt der federzentrierte Schieber in die Neutralstellung zurück, wodurch die Durchflusswege geschlossen und der Aktuator in Position gehalten wird. |
| 5. Das integrierte Überdruckventil öffnet sich, wenn der Druck den Nenngrenzwert überschreitet, und leitet das Öl zurück in den Tank, um eine Beschädigung der Komponenten zu verhindern. |
| Kernfunktionen |
1. Durchfluss- und Druckregulierung: Steuert das Volumen und den Druck des Hydrauliköls zu den Aktuatoren, wodurch eine präzise Geschwindigkeits- und Kraftanpassung ermöglicht wird (z. B. langsame/schnelle Auslegerbewegung, leichtes/schweres Heben) |
| 2. Richtungssteuerung: Leitet den Ölfluss um, um Aktuatoren vorwärts/rückwärts zu bewegen (z. B. Ausfahren/Einfahren des Baggerarms, Heben/Senken der Laderschaufel) |
| 3. Überdruckschutz: Eingebautes Überdruckventil verhindert Schäden am Hydrauliksystem durch Druckspitzen (z. B. plötzliche Belastungsstöße) |
| 4. Positionshalten: Federzentrierter Schieber arretiert Aktuatoren in Position, wenn sie nicht in Gebrauch sind, wodurch unbeabsichtigte Bewegungen verhindert werden (entscheidend für die Sicherheit des Bedieners) |
| 5. Systemeffizienz: Minimale interne Leckage reduziert Energieverluste, wodurch der Kraftstoffverbrauch und die Wärmeentwicklung gesenkt werden |
BAGGER EC200B EC210B EC240B Vo.lvo.
- Weitere Ventile, die in V O L V O-Schwerlastmaschinen eingesetzt werden
| VOE14524582 Ventil |
| EC120D, EC140B, EC140C, EC140D, EC140E, EC160C, EC180C, EC200B, EC200D, EC210B, EC210C, EC210D, EC220D, EC235C, EC235D, EC240B, EC290B, EC290C, EC750D, EC750E, ECR145C, ECR145D, ECR145E, ECR235C, ECR3... |
| |
| VOE14522410 Ventil |
| EC120D, EC135B, EC140B, EC140C, EC140D, EC140E, EC160B, EC160C, EC160D, EC160E, EC170D, EC180B, EC180C, EC180D, EC180E, EC210B, EC210C, EC210D, EC220D, EC220E, EC235C, EC235D, EC240B, EC240C, EC250D, ... |
| |
| VOE14578201 Ventil |
| EC200B, EC210B, EC240B |
| |
| VOE14533067 Ventil |
| EC210B, EW145B |
| |
| VOE14578619 Ventil |
| EC200B, EC210B, EC240B, EC290B |
| |
| VOE14589627 Ventil |
| EC210B, EC240B |
| |
| VOE14525791 Ventil |
| EC210B, EC240B, EC290B |
| |
| VOE14574269 Ventil |
| EC200B, EC210B, EC240B, EC290B, EC340D, EC360C, EC360CHR, EC380D, EC380DHR, EC460C, EC460CHR, EC480D, EC480DHR, EW145B, PL4809D |
| |
| VOE14602562 Ventil |
| EC240B, EC240C, FC2924C |
| |
| VOE14633065 Ventil |
| EC210B, EC240B, EC290B, EC330B, EC330C, EC340D, EC360B, EC360C, EC360CHR, EC380D, EC380DHR, EC460B, EC460C, EC460CHR, EC480D, EC480DHR, EC700B, EC700BHR, EC700C, EC700CHR, FC2121C, FC2421C, FC2924C, F... |
| |
| VOE14684415 Ventil |
| EC135B, EC140B, EC140C, EC140D, EC140E, EC240B, EC240C, EC250D, EC290B, EC290C, EC360B, EC700B, EC700C, ECR145C, ECR145D, ECR145E, EW145B, FC2924C, FC3329C, PL3005D |
| |
| VOE14703868 Ventil |
| EC140B, EC210B, EC290B |
| |
| VOE14517071 Ventil |
| EC135B, EC140B |
| |
| VOE14522410 Ventil |
| EC120D, EC135B, EC140B, EC140C, EC140D, EC140E, EC160B, EC160C, EC160D, EC160E, EC170D, EC180B, EC180C, EC180D, EC180E, EC210B, EC210C, EC210D, EC220D, EC220E, EC235C, EC235D, EC240B, EC240C, EC250D, ... |
| |
| SA7270-11050 Ventil |
| Volvo.Heavy |
| |
| VOE16691837 Ventilsteuerung |
| G900C |
| |
| CH89104 Ventil |
| G700 MODELLE, G700B MODELLE |
| |
| VOE12762858 Ventil |
| OMNI 318 |
| |
| VOE14523619 Ventil |
| ECR58, ECR88 |
| |
| VOE12765895 Ventil |
| P7170, P7170B |
| |
| VOE14609872 Ventil |
| EC140B |
| Pos. |
Teile-Nr. |
Menge |
Teilebezeichnung |
Kommentare |
| 1 |
VOE14589627 |
[1] |
Ventil |
S/N -85051 |
| 2 |
VOE14578191 |
[2] |
Platte |
|
| 3 |
VOE14579675 |
[1] |
Platte |
|
| 4 |
VOE14531096 |
[1] |
Block |
|
| 5 |
VOE14577530 |
[1] |
Block |
|
| 6 |
VOE14529064 |
[1] |
Tülle |
|
| 7 |
VOE14529326 |
[1] |
Tülle |
|
| 8 |
VOE14576859 |
[1] |
Ventil |
|
| |
VOE14550884 |
[3] |
Magnetspule |
|
| 9 |
SA1048-10530 |
[1] |
Stecker |
|
| 10 |
SA1048-10540 |
[2] |
Stecker |
|
| 11 |
SA9411-92321 |
[1] |
Stecker |
|
| 12 |
SA9411-95190 |
[1] |
Ellbogen |
|
| 13 |
VOE14523778 |
[2] |
Filter |
S/N -85051 |
| 14 |
VOE14880126 |
[1] |
T-Nippel |
|
| 15 |
SA9411-92350 |
[1] |
T-Nippel |
S/N -85051 |
| 16 |
SA9411-95440 |
[3] |
T-Nippel |
S/N -85051 |
| |
SA9411-95440 |
[2] |
T-Nippel |
S/N 85052- |
| 17 |
SA9412-11020 |
[6] |
Nippel |
S/N -85051 |
| |
SA9412-11020 |
[7] |
Nippel |
S/N 85052- |
| 18 |
VOE14883808 |
[1] |
Nippel |
|
| 19 |
SA9412-11090 |
[1] |
Nippel |
|
| 20 |
SA9412-11120 |
[1] |
Stecker |
|
| 21 |
SA9412-11130 |
[1] |
Nippel |
S/N -85501 |
| 21 |
VOE14884837 |
[1] |
Nippel |
S/N 85502- |
| 22 |
SA9412-31030 |
[2] |
Stecker |
S/N -85051 |
| 23 |
SA9412-31040 |
[1] |
Stecker |
|
| 24 |
SA9412-31060 |
[1] |
Stecker |
|
| 25 |
SA9413-11010 |
[3] |
Ellbogennippel |
|
| 26 |
SA9413-31020 |
[1] |
Ellbogennippel |
|
| 27 |
SA9415-11041 |
[1] |
Stecker |
|
| 28 |
SA9415-11051 |
[1] |
Stecker |
|
| 29 |
SA9415-31021 |
[2] |
Stecker |
|
| 30 |
VOE14880068 |
[1] |
Stecker |
|
| 31 |
SA9451-02243 |
[1] |
Schlauchbaugruppe |
|
| 32 |
SA9451-02246 |
[2] |
Schlauchbaugruppe |
|
| 33 |
SA9451-02250 |
[1] |
Schlauchbaugruppe |
|
| 34 |
SA9451-03265 |
[1] |
Schlauchbaugruppe |
|
| 35 |
SA9451-02218 |
[1] |
Schlauchbaugruppe |
S/N -85051 |
| 36 |
SA9451-02227 |
[1] |
Schlauchbaugruppe |
S/N -85051 |
| 37 |
SA9452-04148 |
[1] |
Schlauchbaugruppe |
|
| 38 |
SA9453-02208 |
[1] |
Schlauchbaugruppe |
S/N -85051 |
| 39 |
SA9453-02210 |
[1] |
Schlauchbaugruppe |
|
| 40 |
SA9453-02216 |
[1] |
Schlauchbaugruppe |
|
| 41 |
SA9453-02226 |
[1] |
Schlauchbaugruppe |
|
| 42 |
SA9453-02227 |
[1] |
Schlauchbaugruppe |
S/N -85051 |
| |
SA9453-02218 |
[1] |
Schlauchbaugruppe |
S/N 85052- |
| 43 |
SA9453-02228 |
[1] |
Schlauchbaugruppe |
S/N -85051 |
| |
SA9453-02214 |
[1] |
Schlauchbaugruppe |
S/N 85052- |
| 44 |
SA9453-02242 |
[1] |
Schlauchbaugruppe |
|
| 45 |
SA9453-03213 |
[1] |
Schlauchbaugruppe |
|
| 46 |
VOE983524 |
[1] |
O-Ring |
|
| 47 |
VOE993320 |
[8] |
O-Ring |
S/N -85051 |
| |
VOE993320 |
[4] |
O-Ring |
S/N 85052- |
| 48 |
VOE983502 |
[16] |
O-Ring |
|
| 49 |
VOE983505 |
[1] |
O-Ring |
|
| 50 |
VOE993321 |
[2] |
O-Ring |
|
| 51 |
VOE990557 |
[2] |
O-Ring |
|
| 52 |
VOE946440 |
[0002] |
Flanschschraube |
|
| 53 |
VOE946441 |
[0002] |
Flanschschraube |
|
| 54 |
VOE983248 |
[2] |
Sechskantschraube |
|
| 55 |
VOE983257 |
[2] |
Sechskantschraube |
|
| 56 |
VOE955922 |
[2] |
Federscheibe |
|
| 57 |
VOE993835 |
[6] |
Unterlegscheibe |
|
| 58 |
VOE983505 |
[1] |
O-Ring |
S/N -85501 |
| 58 |
VOE993320 |
[1] |
O-Ring |
S/N 85502- |
- Wir könnten die folgenden Ersatzteile liefern
1 Hydraulikteile: Hydraulikpumpe, Hauptventil, Hydraulikzylinder, Endantrieb, Fahrmotor, Schwenkwerk, Schwenkmotor usw.
2 Motorteile: Motor komplett, Kolben, Kolbenring, Zylinderblock, Zylinderkopf, Kurbelwelle, Turbolader, Einspritzpumpe, Anlasser und Lichtmaschine usw.
3 Fahrwerksteile: Laufrolle, Tragrolle, Kettenglied, Kettenschuh, Kettenrad, Leitrad und Leitradkissen usw.
4 Kabinenteile: Fahrerkabine, Kabelbaum, Monitor, Steuerung, Sitz, Tür usw.
5 Kühlteile: Kühler, Klimaanlage, Kompressor, Ladeluftkühler usw.
6 Sonstige Teile: Service-Kit, Drehkranz, Motorhaube, Drehgelenk, Kraftstofftank, Filter, Ausleger, Arm, Schaufel usw.
Verpackungsdetails :
Innenverpackung: Kunststofffolie zum Umwickeln
Außenverpackung: Holz
Versand :
innerhalb von 3 Tagen nach Zahlungseingang, per Luftfracht oder Express oder auf dem Seeweg, je nach
Menge und Notfallumständen.
1. Per Kurier: DHL, UPS, FEDEX, TNT sind die wichtigsten Kurierunternehmen, mit denen wir zusammenarbeiten,
2. Auf dem Luftweg: Lieferung vom Flughafen Guangzhou zum Zielflughafen des Kunden.
3. Auf dem Seeweg: Lieferung vom Hafen Huangpu.
