| Kategorie |
Haube, Tür und Gasfeder |
| Name |

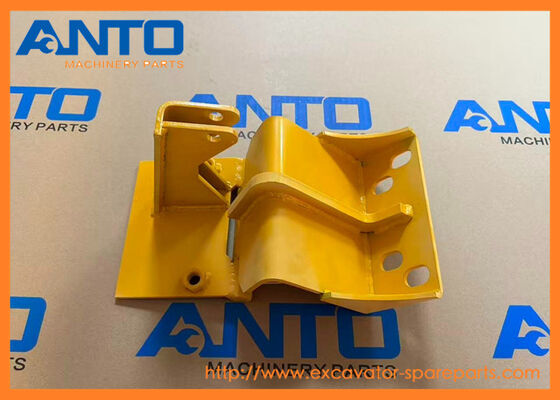

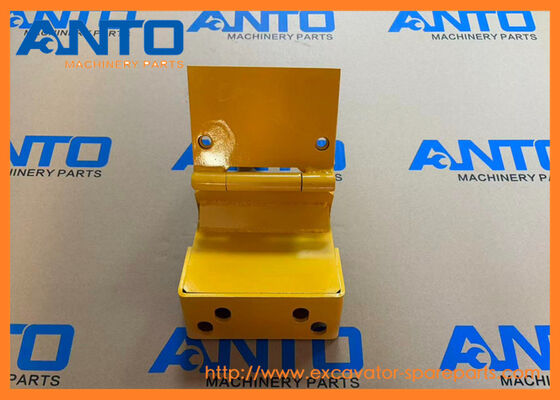

Scharnier |
| Teile-Nr. |
421-54-43530 4215443530 |
| Maschinennummer |
WA450 WA470 WA480 |
| Vorlaufzeit |
1-3 TAGE |
| Qualität |
Fabrikneu, OEM-Qualität |
| MOQ |
1 STÜCK |
| Transportmittel |
See-/Luftfracht, DHL FEDEX UPS TNT |
| Verpackung |
Auf Anfrage oder Standardverpackung |
- Hauptfunktionen & Funktionsprinzip
| Funktionsprinzip |
1. Eine Blattplatte wird am festen Gerätegestell (z. B. Kabinenrahmen, Motorraum) verschraubt; die andere wird an der beweglichen Tür/Platte verschraubt. |
| 2. Der verchromte Drehbolzen verbindet die beiden Blattplatten und ermöglicht die Drehbewegung (0–180°) der Tür/Platte. |
| 3. Bronzebuchsen (falls vorhanden) reduzieren die Reibung zwischen Bolzen und Blattplatten und gewährleisten eine reibungslose Drehung auch unter Last. |
| 4. Regelmäßige Schmierung über den Schmiernippel spült Schmutz/Ablagerungen aus und erhält einen Schutzfilm auf dem Bolzen, wodurch Festfressen und Verschleiß verhindert werden. |
| 5. Die korrosionsbeständige Beschichtung schützt das Scharnier vor Rost und chemischen Schäden und gewährleistet eine langfristige Funktionalität. |
| Kernfunktionen |
1. Strukturelle Unterstützung: Trägt das Gewicht schwerer Metalltüren/Platten (z. B. Kabinentüren, Motorabdeckungen) und ermöglicht gleichzeitig ein einfaches Öffnen/Schließen für die Wartung. |
| 2. Reibungslose Drehung: Reibungsarmer Drehbolzen und Buchsen ermöglichen einen mühelosen Betrieb von Türen/Platten, auch nach längerem Gebrauch. |
| 3. Vibrationsbeständigkeit: Erhält die strukturelle Integrität unter kontinuierlichen Maschinenvibrationen und verhindert ein Lösen oder Versagen, das Techniker einschließen oder Geräte beschädigen könnte. |
| 4. Korrosionsschutz: Stahlkonstruktion mit Beschichtung widersteht Rost und chemischen Schäden und verlängert die Lebensdauer in rauen Umgebungen. |
| 5. Sicherheit: 180° Öffnungswinkel gewährleistet ungehinderten Zugang zu kritischen Komponenten, wodurch Wartungszeit und Verletzungsrisiko reduziert werden. |
RADLADER WA450 WA470 WA480 Komatsu
- Weitere Scharniere für KOMATSU-Schwerlastmaschinen
| SCHMIERSTELLE 17 SCHARNIERBOLZEN UNTEN |
| KOMATSU |
| |
| SCHMIERSTELLE 18 SCHARNIERBOLZEN OBEN |
| KOMATSU |
| |
| FF7819-83220 SCHARNIER (GESCHWEISST) |
| SK07 |
| |
| FF7819-83210 SCHARNIER (GESCHWEISST) |
| SK07 |
| |
| 385-10216291 SCHARNIER, R.H. |
| 530, 530B, 540, 540B |
| |
| 23F-972-1530 SCHARNIER |
| GD605A |
| |
| 20Y-54-74161 SCHARNIER (GESCHWEISST) |
| AIR, BR380JG, BR580JG, HB205, HB215, PC160, PC190, PC200, PC220, PC240, PC270, PC290, PC300, PC350, PC360, PC400, PC450, PC490, PC550, PC600, PC650, PC700, PC800, PC800SE, PC850, PC850SE, DRUCK, RA... |
| |
| 20Y-54-63414 SCHARNIER (GESCHWEISST) |
| AIR, BR580JG, HB205, HB215, PC160, PC190, PC200, PC220, PC240, PC270, PC290, PC300, PC350, PC360, PC400, PC450, PC490, PC550, DRUCK, REGEN |
| |
| 20Y-54-K7321 SCHARNIER (GESCHWEISST) |
| BR380JG, HB205, HB215, PC150, PC160, PC180, PC190, PC200, PC200LL, PC210, PC220, PC228, PC228US, PC240, PC270, PC290, PC360 |
| |
| 23C-54-64890 Scharnier, geschweißt |
| GD755 |
| |
| 661 670 40 Scharnier |
| KOMATSU |
| |
| 421-54-43540 SCHARNIER, R.H. |
| WA450, WA470, WA480 |
| Pos. |
Teile-Nr. |
Menge |
Teilebezeichnung |
Kommentare |
| 1 |
421-54-43231 |
[1] |
Tür, L.H. Komatsu China |
|
| |
|
|
["SN: 90216-UP"] |
|
| 2. |
421-54-31740 |
[1] |
Schlossbaugruppe Komatsu |
0,76 kg. |
| |
|
|
["SN: 90216-UP"] |
|
| 3 |
417-54-21650 |
[1] |
Schließblech Komatsu China |
|
| |
|
|
["SN: 90216-UP"] |
|
| 4 |
417-54-21610 |
[1] |
Feder, L.H. Komatsu China |
|
| |
|
|
["SN: 90216-UP"] |
|
| 5 |
01641-21016 |
[1] |
Scheibe Komatsu |
0,002 kg. |
| |
|
|
["SN: 90216-UP"] |
|
| 6 |
421-54-41140 |
[1] |
Stange Komatsu |
0,21 kg. |
| |
|
|
["SN: 90216-UP"] |
|
| 7 |
04050-13020 |
[1] |
Splint Komatsu |
0,002 kg. |
| |
|
|
["SN: 90216-UP"] |
|
| 8 |
01641-20608 |
[4] |
Scheibe Komatsu |
0,001 kg. |
| |
|
|
["SN: 90216-UP"] Analoga:["0164220608", "0164100608", "0164240608", "6110733520"] |
|
| 9 |
04050-11612 |
[4] |
Splint Komatsu |
0,001 kg. |
| |
|
|
["SN: 90216-UP"] Analoga:["0405001612", "2344318710"] |
|
| 10 |
423-54-37680 |
[1] |
Halter Komatsu China |
|
| |
|
|
["SN: 90216-UP"] |
|
| 11 |
421-54-43241 |
[1] |
Tür, R.H. Komatsu China |
|
| |
|
|
["SN: 90216-UP"] |
|
| 14 |
417-54-21660 |
[1] |
Feder, R.H. Komatsu |
0,001 kg. |
| |
|
|
["SN: 90216-UP"] |
|
| 21 |
421-54-43530 |
[1] |
Scharnier, L.H. Komatsu China |
|
| |
|
|
["SN: 90216-UP"] |
|
| 22 |
421-54-43540 |
[1] |
Scharnier, R.H. Komatsu China |
|
| |
|
|
["SN: 90216-UP"] |
|
| 23 |
01010-81225 |
[8] |
Schraube Komatsu |
0,074 kg. |
| |
|
|
["SN: 90216-UP"] Analoga:["01010B1225", "0101051225", "0101051222", "R0101081225"] |
|
| 24 |
01643-31232 |
[8] |
Scheibe Komatsu |
0,027 kg. |
| |
|
|
["SN: 90216-UP"] Analoga:["0164371232", "0164381232", "802170003", "R0164331232", "0614331232"] |
|
| 25 |
421-54-42391 |
[2] |
Scharnier Komatsu China |
|
| |
|
|
["SN: 90216-UP"] |
|
| 28 |
423-54-37580 |
[4] |
Zylinder, Gas, Gas Komatsu China |
|
| |
|
|
["SN: 90216-UP"] |
|
| 29 |
04205-10832 |
[2] |
Stift Komatsu China |
|
| |
|
|
["SN: 90216-UP"] Analoga:["500327173", "PZF500327173", "0420520832"] |
|
| 30 |
01640-20816 |
[8] |
Scheibe Komatsu |
0,002 kg. |
| |
|
|
["SN: 90216-UP"] |
|
| 31 |
04050-12015 |
[8] |
Splint Komatsu |
0,001 kg. |
| |
|
|
["SN: 90216-UP"] Analoga:["0405002015"] |
|
| 32 |
421-54-41470 |
[2] |
Stange Komatsu China |
|
| |
|
|
["SN: 90216-UP"] |
|
| 33 |
04050-13022 |
[4] |
Splint Komatsu |
0,002 kg. |
| |
|
|
["SN: 90216-UP"] |
|
| 34 |
01640-21323 |
[2] |
Scheibe Komatsu |
0,008 kg. |
| |
|
|
["SN: 90216-UP"] |
|
| 35 |
423-54-48490 |
[2] |
Scheibe Komatsu China |
|
| |
|
|
["SN: 90216-UP"] |
|
