Produktdetails:
Zahlung und Versand AGB:
|
Model number: | 320C 320C FM 320D 320D FM 320D FM RR 322C 322C FM 323D LN 323D SA 323E L 324D 324D L 324D LN 324E 324E L 324E LN 325C 325C FM 325D 325D L 325D MH 326D L 329D 329D L 329D LN 329E 329E L 329E LN | Product name: | Gear Ring |
---|---|---|---|
Part number: | 1912676 191-2676 | Transportation: | By sea/air By express |
Packing: | Standard Export Carton | Warranty: | 6/12 Months |
Hervorheben: | CAT 320C Baggerradring,320D Endantriebsring,Ersatzteil für den Endantrieb eines Baggers |

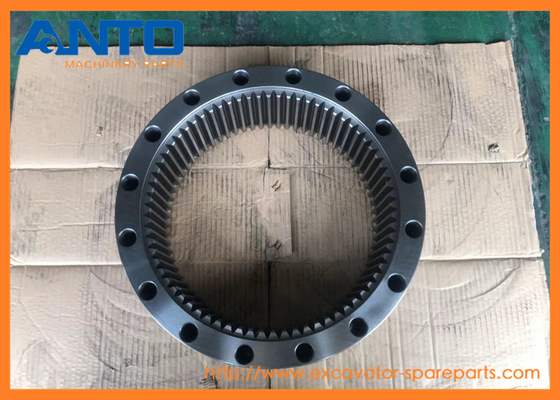

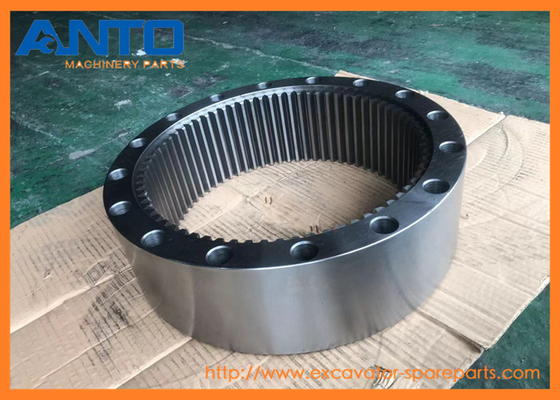

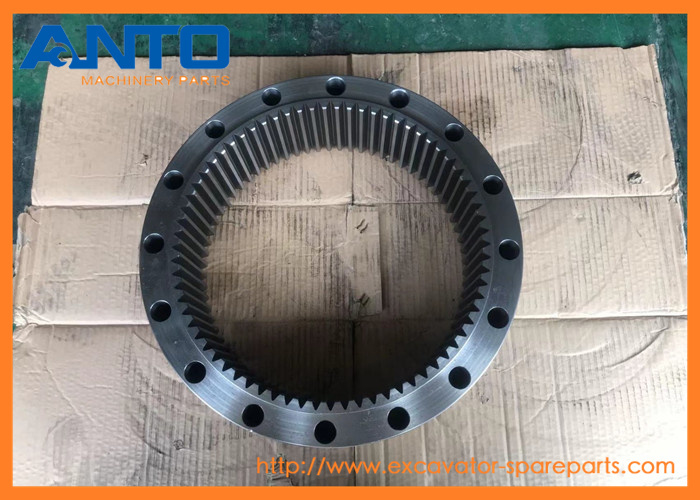

1912676 191-2676 Zahnkranz Bagger Endantrieb Fitiing für 320C 320C FM 320D 320D FM
Spezifikation
Anwendung | C A T Bagger Endantrieb |
Name | Zahnkranz |
Teile-Nr. | 1912676 191-2676 |
Modell |
320C 320C FM 320D 320D FM 320D FM RR 322C 322C FM 323D LN 323D SA 323E L 324D 324D L 324D LN 324E 324E L 324E LN 325C 325C FM 325D 325D L 325D MH 326D L 329D 329D L 329D LN 329E 329E L 329E LN |
Lieferzeit | Lagerbestand für dringende Lieferung |
Qualität | Fabrikneu, OEM-Qualität |
MOQ | 1 STÜCK |
Design | Hergestellt in China |
Transportmittel | Per See/Luft, DHL FEDEX UPS TNT Express |
Verpackung | Auf Anfrage oder Standardverpackung |
1. Bildung des Planetengetriebesystems
In einem Planetengetriebe ist der Zahnkranz die äußerste Komponente, die das Sonnenrad (Mitte) und die Planetenräder (zwischen Sonne und Ring) umgibt. Zusammen bilden diese Elemente ein kompaktes Getriebesystem mit hohem Drehmoment.
2. Drehmomentübertragung und -multiplikation
Feststehender Zahnkranz: Wenn der Zahnkranz stationär gehalten wird (z. B. durch eine Bremse arretiert), drehen sich die Planetenräder um das Sonnenrad und umkreisen es gleichzeitig. Diese Konfiguration erhöht die Drehmomentausgabe und reduziert gleichzeitig die Geschwindigkeit, ideal für Hochleistungsanwendungen wie Heben oder Graben in Baumaschinen.
BAGGER 320C 320C FM 320D 320D FM 320D FM RR 322C 322C FM 323D LN 323D SA 323E L 324D 324D L 324D LN 324E 324E L 324E LN 325C 325C FM 325D 325D L 325D MH 326D L 329D 329D L 329D LN 329E 329E L 329E LN
MOBILE HYD POWER UNIT 324D LN 325D 329D L
1912684 ZAHNRAD-PLANET |
320C, 320C FM, 320D, 320D FM, 320D FM RR, 322C, 323D LN, 323D SA, 323E L, 325C, 325C FM, 325D, 325D L, 325D MH, 329D, 329D L, 329D LN, 329E, 329E L, 329E LN, OEMS |
1695592 ZAHNRAD-PLANET |
320C, 320C FM, 320D, 320D FM, 320D FM RR, 322C, 322C FM, 323D LN, 323D SA, 323E L, 324D, 324D L, 324D LN, 324E, 324E L, 324E LN, 325C, 325C FM, 325D, 325D L, 325D MH, 326D L, 329D, 329D L, 329D LN, 32... |
1695593 ZAHNRAD-PLANET |
320C, 320C FM, 320D, 320D FM, 320D FM RR, 322C, 322C FM, 323D LN, 323D SA, 323E L, 324D, 324D L, 324D LN, 324E, 324E L, 324E LN, 325C, 325C FM, 325D, 325D L, 325D MH, 326D L, 329D, 329D L, 329D LN, 32... |
1695594 ZAHNRAD-RING |
322C, 322C FM, 324D, 324D L, 324D LN, 324E, 324E L, 324E LN, 326D L |
1912675 ZAHNRAD-PLANET |
322C, 322C FM, 324D, 324D L, 324D LN, 324E, 324E L, 324E LN, 326D L |
7Y0663 ZAHNRAD-PLANET |
325 L, 325C, 328D LCR, 330, 330 FM L, 330 L, 330B, 330B L, 330C, 330C FM, 330C L, 330C MH, 330D, 330D L, 330D LN, 330D MH, 336D, 336D L, 336D LN, OEMS |
7Y0676 ZAHNRAD-PLANET |
325 L, 325C, 328D LCR, 330, 330 FM L, 330 L, 330C, 330C FM, 330C L, 330C MH, 330D, 330D L, 330D LN, 330D MH, 336D, 336D L, 336D LN, OEMS |
7Y0659 ZAHNRAD-PLANET |
325 L, 325C, 328D LCR, 330, 330 FM L, 330 L, 330B, 330B L, 330C, 330C FM, 330C L, 330C MH, 330D, 330D L, 330D LN, 330D MH, 336D, 336D L, 336D LN, OEMS |
7Y0639 ZAHNRAD-SONNE |
325 L, 325C, 328D LCR, 330, 330 FM L, 330 L, 330B, 330B L, 330C, 330C FM, 330C L, 330C MH, 330D, 330D L, 330D LN, 330D MH, 336D, 336D L, 336D LN, OEMS |
7Y0673 ZAHNRAD-RING |
325 L, 325C, 328D LCR, 330, 330 FM L, 330 L, 330C, 330C FM, 330C L, 330C MH, 330D, 330D L, 330D LN, 330D MH, 336D, 336D L, 336D LN, OEMS |
Pos. | Teile-Nr. | Menge | Teilebezeichnung | Kommentare |
1 | 3E-2338 | [2] | STOPFEN-ROHR | |
2 | 267-6863 BJ | [1] | DISTANZSCHEIBE (0,75-MM ST) | |
7Y-0752 BJ | [1] | DISTANZSCHEIBE (0,8-MM ST) | ||
267-6864 BJ | [1] | DISTANZSCHEIBE (0,85-MM ST) | ||
267-6865 BJ | [1] | DISTANZSCHEIBE (0,9-MM ST) | ||
267-6866 BJ | [1] | DISTANZSCHEIBE (0,95-MM ST) | ||
7Y-0753 BJ | [1] | DISTANZSCHEIBE (1-MM ST) | ||
267-6867 BJ | [1] | DISTANZSCHEIBE (1,2-MM ST) | ||
267-6868 BJ | [1] | DISTANZSCHEIBE (1,4-MM ST) | ||
7Y-0754 BJ | [1] | DISTANZSCHEIBE (1,6-MM ST) | ||
267-6869 BJ | [1] | DISTANZSCHEIBE (1,8-MM ST) | ||
267-6870 BJ | [1] | DISTANZSCHEIBE (2-MM ST) | ||
267-6871 BJ | [1] | DISTANZSCHEIBE (2,3-MM ST) | ||
5 | 094-0578 B | [1] | PLATTE (8-MM ST) | |
094-0579 B | [1] | PLATTE (9-MM ST) | ||
094-0580 B | [1] | PLATTE (10-MM ST) | ||
8 | 094-1528 | [12] | SCHEIBE (53X84X1-MM ST) | |
9 | 114-1540 J | [4] | STIFT-PASS | |
10 | 168-8452 J | [2] | KUGELLAGER | |
11 | 169-5589 | [1] | ZAHNRAD-SONNE (24-ZÄHNE) | |
12 | 169-5590 | [1] | ZAHNRAD-SONNE (24-ZÄHNE) | |
13 | 169-5592 | [3] | ZAHNRAD-PLANET (23-ZÄHNE) | |
14 | 169-5593 | [3] | ZAHNRAD-PLANET (23-ZÄHNE) | |
15 | 169-5601 | [3] | WELLE-PLANET | |
16 | 169-5602 | [3] | WELLE-PLANET | |
17 | 171-9387 | [1] | ZAHNRAD-RING (64-ZÄHNE) | |
18 | 191-2569 | [3] | LAGER AS (KÄFIGROLLEN) | |
19 | 191-2570 | [6] | LAGER AS (KÄFIGROLLEN) | |
20 | 191-2571 | [1] | TRÄGER-PLANET | |
21 | 191-2676 | [1] | ZAHNRAD-RING (72-ZÄHNE) | |
22 | 191-2683 | [1] | ZAHNRAD-SONNE (20-ZÄHNE) | |
23 | 191-2684 | [3] | ZAHNRAD-PLANET (21-ZÄHNE) | |
24 | 191-2685 | [3] | LAGER AS | |
25 | 191-2686 | [1] | TRÄGER AS | |
191-2687 | [3] | LAUF-LAGER | ||
26 | 191-2689 | [3] | SCHEIBE (34X70X1-MM ST) | |
27 | 191-2690 | [3] | SCHEIBE (42,3X70X1-MM ST) | |
28 | 199-4503 | [1] | ABDECKUNG | |
29 | 207-1571 J | [1] | DICHTUNG GP-DUO-CONE | |
214-3570 | [2] | RING-TORISCH | ||
30 | 267-6797 J | [1] | GEHÄUSE-MOTOR | |
31 | 267-6798 J | [1] | GEHÄUSE | |
32 | 267-6799 | [1] | TRÄGER-PLANET | |
33 | 267-6800 J | [1] | ZAHNRAD-KUPPLUNG | |
43 | 093-1731 | [2] | RING-SICHERUNG | |
44 | 095-0891 | [6] | STIFT-FEDER | |
45 | 096-0433 | [3] | RING-SICHERUNG | |
46 | 096-3216 M | [2] | STELLSCHRAUBE-BUCHSE (M12X1.75X12-MM) | |
47 | 171-9298 | [1] | DICHTUNG-O-RING | |
48 | 179-8733 M | [16] | BOLZEN (M20X2.5X170-MM) | |
49 | 7M-8485 | [2] | DICHTUNG-O-RING | |
50 | 7Y-0595 | [3] | ABSTANDSHALTER (58X79.6X6-MM ST) | |
51 | 7Y-5217 JM | [16] | BOLZEN-BUCHSE (M20X2.5X70-MM) | |
52 | 8T-3282 J | [16] | SCHEIBE-HART (22X35X3.5-MM ST) | |
53 | 8T-4123 | [16] | SCHEIBE (22X35X3.5-MM ST) | |
54 | 9X-6032 M | [12] | BOLZEN-BUCHSE (M10X1.5X30-MM) | |
55 | 1U-8846 B | DICHTMITTEL-DICHTUNG | ||
VERFÜGBARES REPARATURKIT(S): | ||||
267-6818 J | [1] | KIT-ENDANTRIEBSLAGER | ||
B | NACH BEDARF VERWENDEN | |||
J | KIT GEKENNZEICHNET J DIENSTLEISTUNGSTEIL(E) GEKENNZEICHNET J | |||
M | METRISCHES TEIL |
1. Endantrieb: Fahrgetriebe, Fahrgetriebe mit Motor, Träger-Baugruppe, Sonnenradwelle
2. Schwenkgetriebe: Mittelgelenk-Baugruppe, Schwenkgetriebe, Schwenkmotor, Getriebeuntersetzungs-Baugruppe
3. Fahrwerksteile: Laufrolle, Kettenglied-Baugruppe, Leitrolle, Kettenrad, Feder-Baugruppe
4. Hydraulikteile: Hydraulikpumpe, Hauptventil, Hydraulikzylinder
5. Motorteile: Motor-Baugruppe, Kurbelwelle, Turbolader, Einspritzdüse, Schwungrad, Anlassermotor, Kühlgebläse, Magnetventil
6. Elektroteile: Kabelbaum, Steuerung, Monitor
7. Sonstiges: Zylinder-Dichtungssätze, Kraftstofftank, Filter, Ausleger, Arm, Eimer usw.
1 Hydraulikteile: Hydraulikpumpe, Hauptventil, Hydraulikzylinder, Endantrieb, Fahrmotor, Schwenkwerk, Schwenkmotor usw.
2 Motorteile: Motor-Baugruppe, Kolben, Kolbenring, Zylinderblock, Zylinderkopf, Kurbelwelle, Turbolader, Kraftstoffeinspritzpumpe, Anlassermotor und Lichtmaschine usw.
3 Fahrwerksteile: Laufrolle, Tragrolle, Kettenglied, Kettenschuh, Kettenrad, Leitrolle und Leitrollenpolster usw.
4 Kabinenteile: Fahrerkabine, Kabelbaum, Monitor, Steuerung, Sitz, Tür usw.
5 Kühlteile: Kühler, Klimaanlage, Kompressor, Ladeluftkühler usw.
6 Sonstige Teile: Service-Kit, Schwenkkreis, Motorhaube, Schwenkverbindung, Kraftstofftank, Filter, Ausleger, Arm, Eimer usw.
