Produktdetails:
Zahlung und Versand AGB:
|
Kategorie: | Hyundai Bagger Schwingmotor | Name der Teile: | Ventilplatte |
---|---|---|---|
Anzahl der Teile: | XKAY-00544 XKAY00544 | Modelle: | R170W7 R170W7A R200W7 R200W7A |
Vorlaufzeit: | Vorräte für die baldige Lieferung | Garantie: | 6/12 Monate |
Hervorheben: | HYUNDAI R170W7A Ventilplatte,R170W7A Bagger Schwenkmotor Platte,XKAY00544 Ventilplatte |

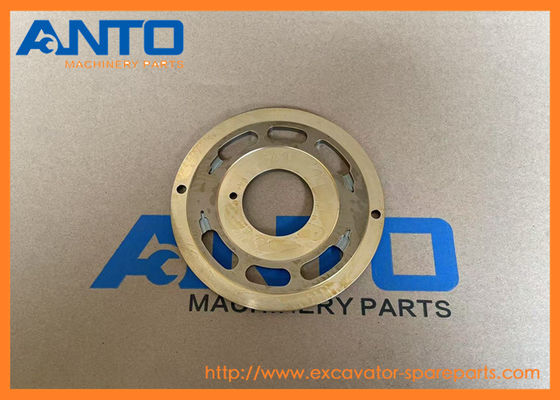

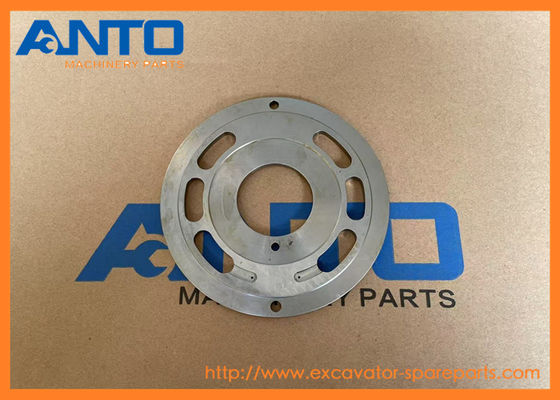

Ersatzteilname | Ventilplatte |
Gerätemodell | R170W7 R170W7A R200W7 R200W7A |
Teilekategorie | HYUNDAI Bagger Schwenkmotor |
Ersatzteilzustand | Fabrikneu, OEM-Qualität |
Mindestbestellmenge (STK, SATZ) | 1 STK |
Teileverfügbarkeit | Auf Lager |
Lieferzeit | 1-3 Tage |
1. Flussverteilung: Die Ventilplatte des Schwenkmotors ist für die Flussverteilung des Hydrauliköls zuständig. Sie arbeitet mit dem Zylinderblock zusammen, und während sich der Zylinderblock dreht, steuert die Ventilplatte präzise die Verbindung zwischen jedem Kolbenzylinder und dem Hochdruckölpfad oder dem Niederdruckölpfad, wodurch der Kolben durch Hydrauliköl angetrieben werden kann, um eine Hin- und Herbewegung zu erzeugen und dann die hydraulische Energie in mechanische Energie umzuwandeln, um die Drehung des Schwenkmotors anzutreiben, um die Drehung des Oberkörpers des Baggers zu realisieren.
2. Druckstoßreduzierung: Während des Betriebs des Baggers, wenn der Kolbenzylinder zwischen Hoch- und Niederdruckzuständen umschaltet, kommt es zu Problemen wie hydraulischen Stößen und Geräuschen. Die Ventilplatte kann mit Dämpfungsnuten, Dämpfungslöchern und anderen Strukturen versehen werden.
7 SERIES RADBAGGER R170W7 R170W7A R200W7 R200W7A
7-SERIEN KETTENBAGGER R160LC7 R160LC7A R180LC7 R180LC7A R210LC7 R210LC7A R210LC7H R210NLC7 R210NLC7A R215LC7 R450LC7 R450LC7A R500LC7 R500LC7A RC215C7 RC215C7H RD210-7 RD210-7V RD220-7 RD510LC-7
9-SERIEN KETTENBAGGER R210LC9 R210LC9BC R210LC9BH R210NLC9 R220LC9A R220NLC9A R480C9MH R480LC9 R480LC9A R480LC9S R520LC9 R520LC9A R520LC9S RB220LC9S RD220LC9
24L3-30710 PLATTE |
100D-7, 110D-7E, 15BT-9, 16B-9, 180D-9, 22B-9, 22BH-9, 250D-9, 40B-9, 50D-7A, 50D-7K, 50DE, 50DEACE, 50DF, 80D-9, 80DE, 80DEACE, H70, H80, HL720-3, HL720-3C, HL730-7, HL730-7A, HL7303, HL7303C, HL730T... |
21EM-45070 PLATTE-LEITBLECH |
33HDLL, 42HDLL, HX180L, R110-7, R110-7A, R125LCR-9A, R130LC3, R130W3, R140LC-7, R140LC-7A, R140LC9, R140LC9A, R140LC9S, R140W7, R140W7A, R140W9, R140W9A, R140W9S, R145CR9, R145CR9A, R160LC3, R160LC7, ... |
71Q6-21270BG PLATTE WA |
RD220LC9 |
71Q7-55951BG PLATTE-SIEB |
RD220LC9 |
61Q8-00310BG PLATTE |
RD220LC9 |
XKBN-02661 PLATTE-VERSCHLEISS |
BRECHER, R520LC9, R520LC9A, R520LC9S |
XKBN-02662 PLATTE |
BRECHER, R520LC9, R520LC9A, R520LC9S |
XKAY-02264 PLATTE |
HW140, HW210, HX140L, HX160L, HX220L, HX220NL, HX235L, HX260L, HX300L, HX330L, HX380L, HX430L, HX480L, HX520L, R1200-9, R125LCR-9A, R140LC9, R140LC9A, R140LC9S, R140W9, R140W9A, R140W9S, R145CR9, R145... |
61KB-21230 PLATTE-ABDECKUNG |
HX480L, HX520L, R520LC9, R520LC9A, R520LC9S |
21QB-20080Y7 PLATTE-KLEMME |
R140LC9, R140LC9A, R140LC9S, R140W9, R140W9A, R140W9S, R145CR9, R145CR9A, R160LC9, R160LC9A, R160LC9S, R160W9A, R170W9, R180LC9, R180LC9A, R180LC9S, R180W9A, R180W9S, R210LC9BC, R210LC9BH, R210W9S, RB... |
21Q7-48300 PLATTE |
R140LC9A, R140W9A, R160LC9A, R160W9A, R180LC9A, R180W9A, R210W9A, R220LC9A, R250LC9A, R300LC9A, R330LC9A, R380LC9A, R480LC9A, R520LC9A |
21Q7-48200 PLATTE-CLIP |
R140LC9A, R140W9A, R160LC9A, R160W9A, R180LC9A, R180W9A, R210W9A, R220LC9A, R250LC9A, R300LC9A, R330LC9A, R380LC9A, R480LC9A, R520LC9A |
XKAY-00527 PLATTE-SCHUH |
HX160L, HX180L, R160LC7, R160LC7A, R160LC9, R160LC9A, R160LC9S, R160W9A, R170W7, R170W7A, R170W9, R170W9S, R180LC7, R180LC7A, R180LC9, R180LC9A, R180LC9S, R180W9A, R180W9S, R200W7, R200W7A, R210LC7, R... |
XKAQ-00040 PLATTE-SEITE 2 |
HX160L, HX180L, R160LC7, R160LC7A, R160LC9, R160LC9A, R160LC9S, R160W9A, R170W7, R170W7A, R170W9, R170W9S, R180LC7, R180LC7A, R180LC9, R180LC9A, R180LC9S, R180W9A, R180W9S, R200W7, R200W7A, R210LC7, R... |
XKAQ-00296 PLATTE-VERRIEGELUNG |
R160LC7A, R170W7A, R180LC7A, R200W7, R200W7A, R210NLC7 |
Pos. | Teilenummer | Menge | Teilename | Kommentare |
N*. | @ | [1] | SCHWENKMOTOR-ASSY | |
*-1. | 31N6-10210 | [1] | SCHWENKMOTOR | SIEHE ABBILDUNG |
*-1. | 31N6-10210 | [1] | SCHWENKMOTOR | SIEHE ABBILDUNG |
*-1. | 31N6-10210 | [1] | SCHWENKMOTOR | SIEHE ABBILDUNG |
1 | XKAY-00520 | [1] | KÖRPER | 31N6-10210-01 |
1 | XKAY-00637 | [1] | KÖRPER | 31N6-10210-02 |
1 | XKAY-02096 | [1] | KÖRPER | 31N6-10210-02 |
K2. | XKAY-00521 | [1] | DICHTUNG-ÖL | |
3 | XKAY-00522 | [1] | LAGER-ROLLE | |
4 | XKAY-00523 | [1] | RING-SCHNAPP | |
5 | XKAY-00524 | [1] | WELLE | |
6 | XKAY-00525 | [1] | BUCHSE | |
7 | XKAY-00526 | [1] | RING-STOP | |
8 | XKAY-00286 | [1] | STIFT | 31N6-10210 |
8 | XKAY-00625 | [1] | STIFT | 31N6-10210-01 |
9 | XKAY-00527 | [1] | PLATTE-SCHUH | |
A. | XKAY-00528 | [1] | ROTATIONS-SATZ | 31N6-10210-01 |
A. | XKAY-00635 | [1] | ROTATIONS-SATZ | 31N6-10210-02 |
A-A. | XKAY-00529 | [1] | ZYLINDERBLOCK-SATZ | 31N6-10210-01 |
A-A. | XKAY-00634 | [1] | ZYLINDERBLOCK-SATZ | 31N6-10210-02 |
10 | XKAY-00530 | [1] | ZYLINDERBLOCK | 31N6-10210-01 |
10 | XKAY-00633 | [1] | BLOCK-ZYLINDER | 31N6-10210-02 |
11 | XKAY-00531 | [9] | FEDER | |
A-B. | XKAY-00532 | [1] | HALTESATZ | |
12 | XKAY-00533 | [1] | FÜHRUNG-KUGEL | |
13 | XKAY-00534 | [1] | PLATTE-SATZ | |
A-C. | XKAY-00535 | [1] | KOLBEN-SATZ | |
N14. | XKAY-00536 | [9] | KOLBEN-ASSY | |
15 | XKAY-00537 | [3] | PLATTE-REIBUNG | |
16 | XKAY-00538 | [3] | PLATTE | |
17 | XKAY-00539 | [1] | KOLBEN-BREMSE | |
17 | XKAY-00631 | [1] | KOLBEN-BREMSE | 31N6-10210-01 |
17 | XKAY-00632 | [1] | KOLBEN-BREMSE | 31N6-10210-02 |
K18. | XKAY-00468 | [1] | O-RING | |
K19. | XKAY-00540 | [2] | O-RING | |
20 | XKAY-00541 | [20] | FEDER | |
21 | XKAY-00542 | [1] | ABDECKUNG-HINTEN | 31N6-10210 |
21 | XKAY-00630 | [1] | ABDECKUNG-HINTEN | 31N6-10210-01 |
22 | XKAY-00543 | [1] | LAGER-NADEL | |
23 | XKAY-00382 | [2] | STIFT | |
24 | XKAY-00544 | [1] | PLATTE-VENTIL | |
27 | XKAY-00546 | [4] | BOLZEN-SCHLÜSSEL | |
28 | XKAY-00309 | [2] | STOPFEN | |
K29. | XKAY-00547 | [2] | RING-RÜCKLAUF | |
K30. | XKAY-00310 | [2] | O-RING | |
31 | XKAY-00311 | [2] | FEDER | |
32 | XKAY-00312 | [2] | PRÜFUNG | |
33 | XKAY-00313 | [2] | ÜBERDRUCKVENTIL-ASSY | |
34 | XKAY-00314 | [2] | VENTIL-ASSY-REAKTIONSFREI | |
35 | XKAY-00315 | [1] | ZEITVERZÖGERUNGSVENTIL-ASSY | |
36 | XKAY-00149 | [3] | BOLZEN-SCHLÜSSEL | |
37 | XKAY-00316 | [1] | STOPFEN | |
K38. | XKAY-00151 | [3] | O-RING | |
39 | XKAY-00140 | [1] | STOPFEN | |
41 | XKAY-00548 | [1] | STOPFEN | |
N42. | XKAY-00549 | [1] | TYPENSCHILD | |
43 | XKAY-00277 | [2] | NIETE | |
44 | XKAY-01986 | [1] | ANZEIGE-NIVEAU | |
45 | XKAY-00551 | [1] | FLANSCH | |
K46. | XKAY-00552 | [2] | O-RING | |
47 | XKAY-00322 | [2] | STOPFEN | |
K48. | XKAY-00324 | [2] | O-RING | |
K49. | XKAY-00247 | [2] | O-RING | |
K50. | XKAY-00248 | [2] | RING-RÜCKLAUF | |
*-2. | @ | [1] | SCHWENKGETRIEBE | SIEHE 4111 |
K. | XKAY-00553 | [1] | DICHTUNGSSATZ | SIEHE ABBILDUNG |
N. | @ | [AR] | NICHT GELIEFERTE TEILE |
2. Garantietyp: Ersatz der Teile, die ein Qualitätsproblem haben.
3. Die Garantie gilt nicht für Folgendes
* Der Kunde gibt falsche Informationen über die Bestellung an
* Höhere Gewalt
* Falsche Installation und Bedienung
* Rost durch falsche Lagerung und Wartung
Verpackung & Lieferung
* Liefermethoden: Auf dem Seeweg, per Luftfracht zum lokalen internationalen Flughafen, per Express wie DHL TNT FEDEX
