151-9385 106-0172 1519385 1060172 Monitor Arzt für C A T Bagger 320B E 320B 330B E 325B

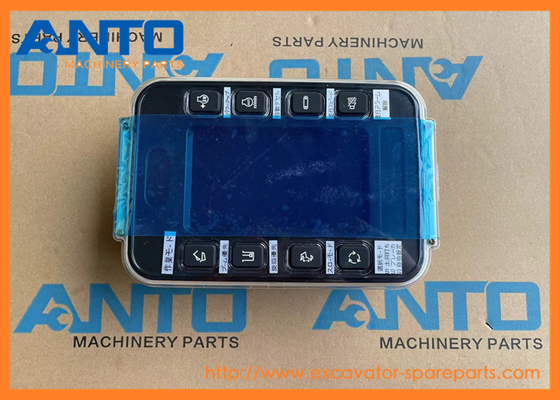

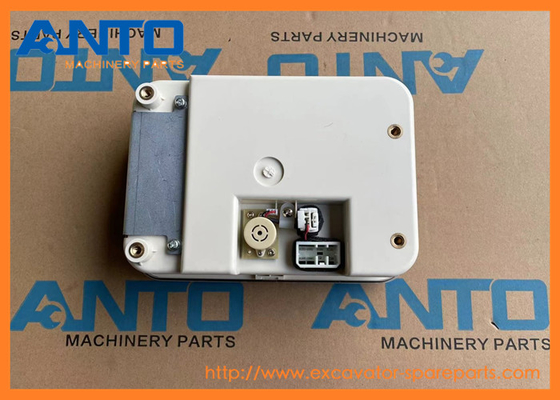

• 151-9385 106-0172 1519385 1060172 MONITOR GP-OPERATOR Passend für CAT-Bagger 320B E320B 330B E325B

• Spezifikation

• Anwendbare Modelle

311B, 312B L, 315B L, 317B LN, 318B, 320B, 320B FM LL, 321B, 322B L, 322B LN, 325B, 325B L, 330B L, 345B, 345B II, 345B II MH, 345B L, M325 B, W330B , W345B II KAT

Mobilbagger: M325B, W330B, W345BII

• Diagramm-Teileliste

  Pos.	Teile-Nr	Menge	Teilename	Kommentare
  1	128-7337	[1]	KABELBAUM AS-CAB (OBEN)
  	102-8804	[1]	KIT-BUCHSE (4-PIN)
  			(INKLUSIVE BEHÄLTER UND KEIL)
  	155-2255	[1]	KIT-ANSCHLUSSSTECKER (12-PIN)
  			(INKLUSIVE STECKER, KEIL UND SCHNITTSTELLENDICHTUNG)
  	6T-6505	[1]	GEHÄUSE-AUFNAHME (KLINGE, ZUSÄTZLICHE VERRIEGELUNG)
  2	9D-7303	[1]	TÜLLE
  3	162-7755 J	[2]	LAMPE GP-DOME (24-VOLT)
  4	9X-2121	[2]	SCHRAUBEN-FACHKOPF (8-18X0,5-IN)
  5	8L-8413	[7]	GURTKABEL (WEISS)
  6	5P-0715 E		SCHLAUCH (460-CM)
  7	4D-3100	[2]	TÜLLE
  8	128-7336	[1]	KABELBAUM AS-CAB (UNTEN)
  	155-2274	[1]	KIT-ANSCHLUSSSTECKER (6-PIN)
  	155-2265	[1]	KIT-ANSCHLUSSSTECKER (8-PIN)
  			(JEDES ANSCHLUSSSTECKER-KIT ENTHÄLT STECKER, KEIL UND SCHNITTSTELLENDICHTUNG)
  	102-8805	[1]	KIT-BUCHSE (6-PIN)
  			(JEDES GEHÄUSE ENTHÄLT EIN GEHÄUSE UND KEIL)
  	102-8806	[2]	KIT-BUCHSE (8-PIN)
  	6T-8047	[2]	GEHÄUSE-BEHÄLTER
  9	8R-6111	[1]	KABEL AS-KOAXIAL
  10	031-9195	[3]	CLIP
  11	112-3543	[1]	KONVERTER
  12	9X-2038	[13]	UNTERLEGSCHEIBE (7X19X2-MM THK)
  13	9X-2042 M	[11]	SCHRAUBEN-TRUSS-KOPF (M6X1X12-MM)
  14	228-1617	[1]	HALTERUNG
  15	130-2792 M	[2]	SCHRAUBE (M6X1X16-MM)
  16	6V-7419	[1]	BLATT ALS-WISCHER (700-MM)
  17	126-3705	[1]	ARM-FENSTERWISCHER
  18	130-2207	[1]	ABDECKUNG
  19	130-8377	[1]	ABDECKUNG
  20	130-2206	[1]	ABDECKUNG
  21	130-4832	[4]	SCHRAUBE (8-18X10-MM)
  22	134-7394	[1]	SUPPORT-MONITOR
  23	9W-0335	[1]	FEUERZEUG ALS-ZIGARRE (24-VOLT)
  24	128-2162	[1]	SENSOR GP-LIGHT (SONNE)
  25	137-7186	[1]	COVER-MONITOR
  26	8Y-5746	[1]	ASCHENBECHER
  27	156-6346 E	[1]	SCHLAUCH
  28	134-7395	[1]	COVER-MONITOR
  29	5C-2890 M	[4]	MUTTER (M6X1-THD)
  30	9W-1494	[1]	KIT-SERVICE-ZÄHLER (24-VOLT)
  31	110-7817	[1]	LOUVER AS
  32	127-9838	[1]	STEUERUNG GP-WASHER &WISCHER
  33	4B-4276	[4]	UNTERLEGSCHEIBE (7X16X1,6-MM THK)
  34	130-8361	[1]	HALTERUNG
  35	147-7982 CY	[1]	MOTOR GP-FENSTERWISCHER (OBEN)
  36	9X-8256	[3]	UNTERLEGSCHEIBE (6,6X12X2-MM THK)
  37	7X-2535 M	[1]	BOLZEN (M6X1X60-MM)
  38	8G-1151	[2]	ANSCHLUSSSCHLAUCH
  39	101-0742 Y	[1]	WISCHERZAPFEN GP
  40	130-2794	[1]	TÜLLE
  41	5C-9553 M	[4]	SCHRAUBE (M6X1X16-MM)
  42	151-9385	[1]	GP-OPERATOR ÜBERWACHEN
  		[1]	KIT-BACKUP-ALARM
  	171-2655	[1]	ABDECKUNG
  43	6D-6146	[2]	SCHRAUBENMASCHINE (10-32X1,25-IN)
  44	4V-4164	[4]	BUSHING-TERMINAL
  45	9F-8125	[6]	SICHERUNGSSCHEIBE
  46	4B-2048	[4]	MUTTER (10-32-THD)
  47	130-2793	[2]	TÜLLE
  48	8T-4122	[8]	UNTERLEGSCHEIBE-HART (17X32X3,5-MM THK)
  49	7X-2553 M	[4]	BOLZEN (M16X2X40-MM)
  50	2D-9535	[2]	TÜLLE
  51	130-2211	[2]	KABELBAUM ALS BELEUCHTUNG (FLUTLICHTER)
  			(JEDES ENTHÄLT)
  	9W-1795	[1]	STIEFEL
  52	133-6015	[1]	HALTERUNG (RECHTS)
  53	133-6014	[1]	HALTERUNG (LINKS)
  54	126-7487 Y	[2]	LAMPE GP-FLOOD (24-VOLT)
  55	6T-7695	[2]	LAUTSPRECHER ALS RADIO
  56	8T-4180 M	[8]	SCHRAUBENMASCHINE (M5X0,8X20-MM)
  57	8T-4190 M	[4]	SCHRAUBE (M16X2X25-MM)
  58	8E-1118	[1]	ANTENNE AS
  	C		ÄNDERUNG VOM VORHERIGEN TYPE
  	E		BESTELLEN SIE NACH ZENTIMETERN
  	M		METRISCHES TEIL
  	R		Möglicherweise ist ein generalüberholtes Teil verfügbar
  	Y		Separate Abbildung



• Weitere andere Monitore passen für CA T-Geräte

• Andere Teile können wir liefern.

1 Hydraulikteile: Hydraulikpumpe, Hauptventil, Hydraulikzylinder, Achsantrieb, Fahrmotor, Schwenkmaschinen, Schwenkmotor usw.

2 Motorteile: Motorbaugruppe, Kolben, Kolbenring, Zylinderblock, Zylinderkopf, Kurbelwelle, Turbolader, Kraftstoffeinspritzpumpe, Anlasser und Lichtmaschine usw.

3 Fahrgestellteil: Laufrolle, Tragrolle, Kettenglied, Kettenschuh, Kettenrad, Umlenkrolle und Umlenkkissen usw.

4 Kabinenteile: Fahrerkabine, Kabelbaum, Monitor, Controller, Sitz, Tür usw.

5 Kühlteile: Kühler, Klimaanlage, Kompressor, Nachkühler usw.

6 Sonstige Teile: Wartungssatz, Schwenkkreis, Motorhaube, Schwenkgelenk, Kraftstofftank, Filter, Ausleger, Arm, Schaufel usw.
